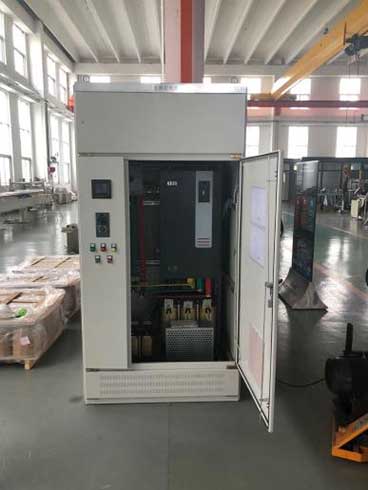

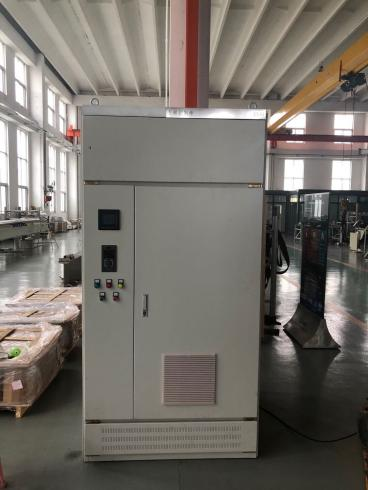

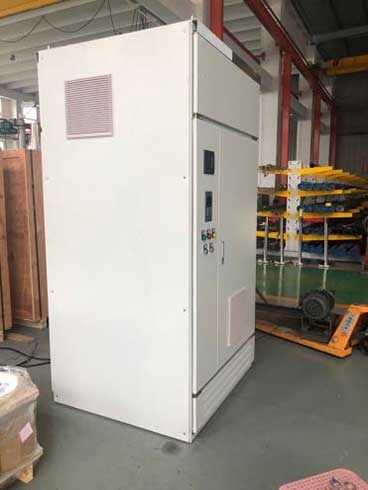

ТхеЕлектрични управљачки орманје наменски уређај који контролише покретање и заустављање јединице електричне потопљене пумпе (ЕСП), прати и бележи њен радни статус и аутоматски врши заштиту од искључивања када се током рада појаве абнормални услови. Тренутно се најчешће користе четири типа управљачких ормана: управљачки ормани снаге фреквенције, управљачки ормани са меким стартом, нисконапонски променљиви фреквентни управљачки ормари и средњенапонски управљачки ормани променљиве фреквенције.
Међународни стандард: ИСО 13628, ИЕЦ 60034, ИЕЦ 60529, ИЕЦ 60947, ИЕЦ 60079
Национални стандард: ГБ/Т 16750, ГБ/Т 3797, ГБ 4208, ГБ/Т 14048, ГБ 7251.1
Индустријски стандард: АПИ РП 11С1, АПИ 14Ф
Стандард предузећа: АТ-СТ-013
Заштита напона напајања
Трофазна струјна заштита
Заштита од преоптерећења
Ундерлоад Протецтион
Заштита од поднапона
Одложен почетак
Одложено искључивање
Цуррент Рецординг
| Модел & Спецификација | Називна струја (А) | Називни напон (В) | А (ширина) × Б (дубина) × Х (висина) |
| 1,2кВ класе | 50、80、100、120、150 | 1140 | 460×520×1500 |
| 2,5кВ класа | 50、80、100、120、150 | 2500 | 600×630×1700 |
| 3кВ класе | 50、80、100、120、150 | 3000 | 600×630×1700 |
| 3,6кВ класе | 50、80、100、120、150 | 3600 | 600×630×1700 |
| Модел & Спецификација | Називна струја (А) | Називни напон (В) | А (ширина) × Б (дубина) × Х (висина) |
| 1,2кВ класе | 50、80、100、120、150 | 1140 | 460×520×1500 |
| 2,3кВ класе | 50、80、100、120、150 | 2300 | 600×630×1700 |
● Висина: ≤2000м
● Спољна температура: -30℃/-22℉ — +50℃/122℉
● Релативна влажност: ≤85%
●Не садржи запаљиве и експлозивне материје, гасове корозивне за изолацију и проводну прашину
●Инсталира се на местима без јаких вибрација, са вертикалним нагибом ≤ 5°
| бр. | Назив параметра | Подаци |
| 1 | Називни улазни напон | 380 В – 480 В±10%,3П 380 В – 480 В ±10%, 3-фазни |
| 2 | Називна улазна фреквенција | 50Хз±10% |
| 3 | Излазна фреквенција | 0 - 120 Хз, подесиво |
| 4 | Резолуција излазне фреквенције | 0.01Хз |
| 5 | Контролни напон напајања | АЦ220В |
| 6 | Називна излазна снага | 110 кВ–630 кВ |
| 7 | Називна излазна струја | 215А–1188А |
| 8 | Опсег излазног напона | 0 - Улазни напон |
| 9 | Тип исправљача | 6 - пулсни диодни исправљач |
| 10 | Тип транзистора инвертера | ИГБТ |
| 11 | Екстерни комуникациони интерфејс | РС485, РС232 |
| 12 | Модел екстерне комуникације | Кабл |
| 13 | Функција заштите | Преоптерећење, подоптерећење, кратки спој, губитак фазе, превисока температура |
| 14 | Метод хлађења | Принудно ваздушно хлађење |
| 15 | Фактор улазне снаге | 0.98 |
| 16 | Ефикасност | ＞98% |
| 17 | Излазни филтер | Синусни талас |
| 18 | Називни радни циклус | Континуирано |
| 19 | ИП степен / степен заштите | ИП23 |
| 20 | Капацитет преоптерећења | 150% номиналног обртног момента, трајање 60 с |
| 21 | Радна температура околине | -15 ℃ ～ 50 ℃ 5 ℉ ～ 122 ℉ |
| 22 | Температура складиштења / транспорта | -40 ℃ ～ 55 ℃ -40 ℉ ～ 131 ℉ |
| 23 | Влажност околине | ≤95% (на +20 ℃), без кондензације |
| 24 | Висина инсталације | ≤1000м, потребно смањење снаге ако се прекорачи |
| 25 | Хармонична компонента улазне стране | Х5=36%,Х7=17,8%,Х11=8,1%,Х13=5,3% |
| 26 | Хармонични садржај улазне стране | <5% |
| 27 | Контролни режим | В/Ф са више тачака, векторски В/Ф |
| 28 | Режим ожичења улаза и излаза | Одозго унутра и одозго, одоздо према унутра и одоздо према споља |
| бр. | Назив параметра | Подаци |
| 1 | Називни улазни напон | 380 В – 690 В ±10%, 3-фазни |
| 2 | Називна улазна фреквенција | 50Хз±10% |
| 3 | Излазна фреквенција | 0 - 120 Хз, подесиво |
| 4 | Резолуција излазне фреквенције | 0,01 Хз |
| 5 | Контролни напон напајања | АЦ 220 В |
| 6 | Називна излазна снага | 110 кВ–900 кВ |
| 7 | Називна излазна струја | 202 А–1535 А |
| 8 | Опсег излазног напона | 0 - Улазни напон |
| 9 | Тип исправљача | ИГБТ |
| 10 | Тип транзистора инвертера | ИГБТ |
| 11 | Екстерни комуникациони интерфејс | РС485, РС232 |
| 12 | Режим екстерне комуникације | Фибер Оптиц |
| 13 | Функција заштите | Преоптерећење, подоптерећење, кратак спој, губитак фазе, превисока температура |
| 14 | Метод хлађења | Принудно ваздушно хлађење |
| 15 | Фактор улазне снаге | 0.98 |
| 16 | Ефикасност | ＞98% |
| 17 | Излазни филтер | Синусни талас |
| 18 | Називни радни циклус | Континуирано |
| 19 | ИП степен / степен заштите | ИП23 |
| 20 | Капацитет преоптерећења | 150% номиналног обртног момента, трајање 60 с |
| 21 | Радна температура околине | -15 ℃ ～ 50 ℃ 5 ℉ ～ 122 ℉ |
| 22 | Температура складиштења / транспорта | -40 ℃ ～ 55 ℃ -40 ℉ ～ 131 ℉ |
| 23 | Влажност околине | ≤95% (на +20 ℃), без кондензације |
| 24 | Висина инсталације | ≤1000 м; потребно смањење снаге ако је прекорачено |
| 25 | Хармонична компонента улазне стране | 4% |
| 26 | Хармонични садржај улазне стране | <5% |
| 27 | Контролни режим | В/Ф са више тачака, векторски В/Ф |
| 28 | Режим ожичења улаза и излаза | Одозго унутра и одозго, одоздо према унутра и одоздо према споља |
| бр. | Назив параметра | Подаци |
| 1 | Називни улазни напон | 0,6 КВ -2,6 КВ±10% |
| 2 | Називна улазна фреквенција | 50 Хз ± 10% |
| 3 | Излазна фреквенција | 0 - 120 Хз, подесиво |
| 4 | Резолуција излазне фреквенције | 0,01 Хз |
| 5 | Контролни напон напајања | АЦ 220 В |
| 6 | Називни капацитет | 45 кВА–300 кВА |
| 7 | Метод хлађења | Принудно ваздушно хлађење |
| 8 | Фактор улазне снаге | Изнад 0,98 при оптерећењу >20%. |
| 9 | Називни радни циклус | Континуирано |
| 10 | ИП степен / степен заштите | ИП20 |
| 11 | Капацитет преоптерећења | 120% за 1 сат, 150% за 1 минут |
| 12 | Радна температура околине | -15 ℃ ～ 50 ℃ 5 ℉ ～ 122 ℉ |
| 13 | Температура складиштења / транспорта | -40 ℃ ～ 55 ℃ -40 ℉ ～ 131 ℉ |
| 14 | Влажност околине | ≤90% (на +20 ℃), без кондензације |
| 15 | Висина инсталације | ≤1000 м; потребно смањење снаге ако је прекорачено |
●Надморска висина не прелази 1000 м; потребно је смањење снаге ако висина прелази 1000 м.
●Радна температура околине: -5 ℃ до +40 ℃, дневна просечна температура не прелази +35 ℃, варијације температуре околине не веће од 5 ℃/х. Ако температура околине прелази дозвољени опсег, потребно је опремити одговарајућу опрему за климатизацију.
●Максимална релативна влажност ваздуха околине: ≤ 90% (на 20 ℃); ≤ 50% на +40 ℃.
●Инсталациони темељ треба да буде без јаких вибрација и удара, са вертикалним нагибом који не прелази 5%.
●Окружење за рад мора бити без проводљиве или експлозивне прашине и без гасова или испарења који кородирају метале или оштећују изолацију.
● Континуирана флуктуација напона улазног напајања наизменичном струјом не сме прећи ±10% номиналне вредности.
●Опсег флуктуације фреквенције наизменичне мреже: 45 Хз–55 Хз, са стопом варијације фреквенције која не прелази ±1% у секунди.
●Само за унутрашњу употребу са добром вентилацијом; размаци изнад и око уређаја треба да буду ≥ 700 мм.
●Опремљен заштитом укључујући пренапон, поднапон, прекомерну струју, губитак фазе и кратки спој.
●Опремљен ЛЕД екраном за приказ излазне струје, напона, фреквенције итд.
●Параметри система се могу подесити преко тастатуре.
●Може да ради у режиму променљиве фреквенције и режиму фреквенције снаге.
●Под променљивом фреквенцијом, радни режим може бити ручни или аутоматски.
●Време почетка и радна фреквенција се могу подесити произвољно.
П1: За коју опрему се углавном користи електрични управљачки ормарић са променљивом брзином?
А1: Овај управљачки ормарић са променљивом брзином је специјална пратећа опрема за све врсте потопљених пумпи, као што су пумпе за високе температуре, пумпе за дубоке бунаре и пумпе за унос реке. Погодан је за испоруку воде из нафтних поља, водоснабдевање дубоких бунара и пројекте захватања речне воде.
П2: Које су основне предности контроле конверзије фреквенције у поређењу са традиционалном контролом фиксне брзине?
А2: У поређењу са традиционалним контролним кутијама са фиксном брзином,Електрични управљачки ормар са променљивом брзиномможе слободно подесити брзину пумпе по потреби. Штеди више енергије, смањује хабање опреме меким стартом и има потпуну сигурносну заштиту, чинећи рад пумпе стабилнијим, сигурнијим и штедљивијим.
П3: Може ли се овај контролни ормар прилагодити тешким радним окружењима на отвореном?
А3: Да. Овај електрични управљачки ормар има запечаћену индустријску шкољку и висококвалитетне унутрашње делове. Отпоран је на прашину, водоотпоран и против сметњи, и може стабилно да ради у влажним, прашњавим и отвореним окружењима за пројекте нафтних поља, бунара и речних водозахвата.

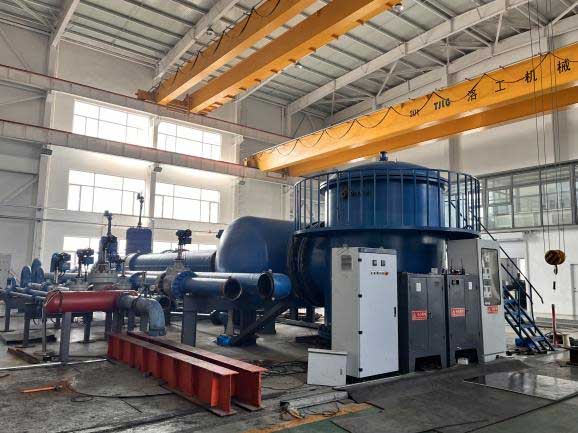

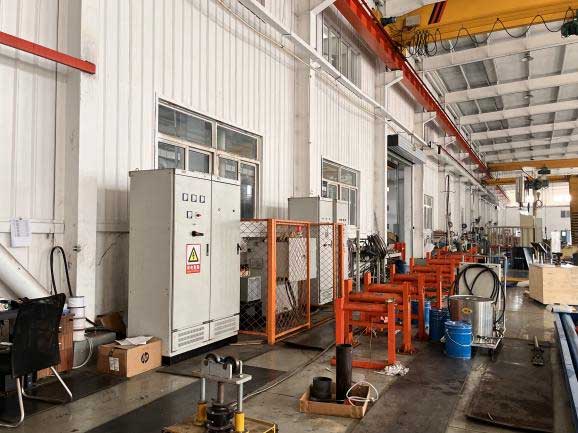

Пратимо строгу контролу квалитета за сваки електрични управљачки орман са променљивом брзином. За разлику од обичне једноделне инспекције, сви наши ормари се тестирају са одговарајућим потопним пумпним сетовима пре испоруке. Свака опрема пролази тест потпуног рада, тест подешавања брзине и тест симулације оптерећења. Овај прави тест усклађивања пумпе обезбеђује савршену координацију између кућишта и пумпе. Сви производи се испоручују тек након што прођу комплетан тест подударања, како би се гарантовао стабилан и поуздан рад на терену.

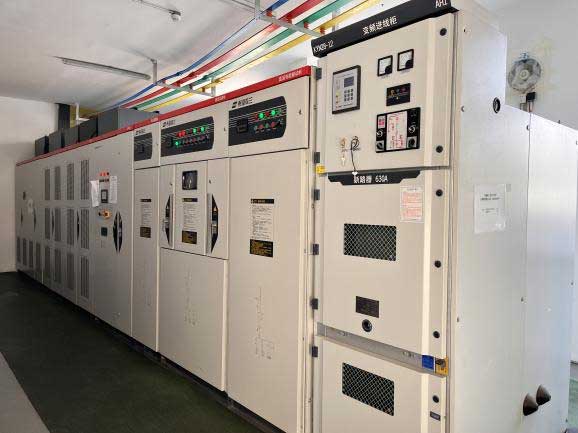

Имамо богато искуство у развоју и производњи опреме за управљање потопљеним пумпама. Сви производи електричних управљачких ормара са променљивом брзином су строго тестирани, са стабилним квалитетом и ниском стопом кварова. Подржавамо прилагођене параметре и функције да одговарају различитим пумпама и радним условима. Пружамо комплетне консултације пре продаје, вођење на лицу места и услуге постпродајног одржавања. Наши производи се продају широм света, опслужујући различите пројекте нафтних поља, бунара и речних водозахвата са исплативим и стабилним решењима за контролу.
