ТхеЕлектрична потопљена пумпаје систем вештачког дизања у бушотини дизајниран за континуирану производњу сирове нафте у дубоким бушотинама, платформама на мору и сложеним условима лежишта. Интегрише потопљени мотор високих перформанси, вишестепену центрифугалну пумпу, систем заштите отпоран на гас и песак и поуздану заптивну структуру за обезбеђивање стабилних перформанси подизања уља.
Дизајниран за велике бушотине са ископаним водом, зрела нафтна поља, производњу на мору и изазовна окружења резервоара, систем ЕСП за уље помаже оператерима да побољшају ефикасност производње, смање учесталост ремонта и снизе дугорочне оперативне трошкове.
Са више пречника пумпи, конфигурација снаге и доступних опција материјала, може се прилагодити према дубини бунара, карактеристикама флуида, температури и захтевима производње.
| бр. | Назив опреме | Неопходност | Метод набавке | Опис опреме |
| објеката на копну | ||||
| 1 | Јунцтион Бок | Опционо | Испоручено од стране корисника |
1.За подземне кабловске везе у подземним кабловским бунарима 2. Спречавање гаса под високим притиском у подземним рудницима |
| 2 | Трансформатор са променљивом фреквенцијом | Обавезно | Испоручено од стране корисника | Користи се за повећање напона напајања до напона уземљења који је потребан за електричну пумпу |
| 3 | Нисконапонски ормар за контролу променљиве фреквенције (укључујући синусни филтер) | Обавезно | Испоручено од стране корисника | За контролу, заштиту и подешавање радног статуса електричне пумпе |
| 4 | Филтер | Опционо | Испоручено од стране корисника | За заштиту електричних пумпи и критичне опреме у електроенергетским мрежама |
| 5 | Сурфаце Цабле | Опционо | Испоручено од стране корисника |
1. Користи се за повезивање земаљске опреме 2.трошак контролне пумпе |
| конектор низа цеви за низ бушотина | ||||
| 1 | опрема главе бунара | Обавезно | Испоручено од стране корисника | 1.За висеће цевоводе и прикључне површинске цевоводе2.За подземни пролаз каблова |
| 2 | цев за уље | Обавезно | Испоручено од стране корисника | Користи се за повезивање електричних пумпи и формирање канала за подизање бушотине |
| 3 | одводни вентил | Опционо | Испоручено од стране корисника | Испуштање течности из бунара за пумпање |
| 4 | Вентил са једним протоком | Обавезно | Испоручено од стране корисника | Функција гашења пумпе спречава повратни ток бунарске течности у цевоводу, што може да изазове водени удар и оштети електричну пумпу. |
| 5 | прикључак на излаз | Обавезно | Испоручено од стране корисника | Користи се за повезивање електричне пумпе на уљну цев |
| 6 | пумпа | Обавезно | самоекспропријација | Користи се за стварање потребног притиска подизања и протока |
| 7 | гасни процесор | Опционо | самоекспропријација |
1. Да се смањи утицај гаса на електричне пумпе, као што су гасна брава и кавитација 2.довољан проток дизања |
| 8 | Гасни сепаратор или улазни део | Обавезно | самоекспропријација |
1. Да се смањи утицај гаса на електричне пумпе, као што су гасна брава и кавитација 2.довољан проток дизања 3.формира канал за улазак течности у бунар у пумпу |
| број | назив уређаја | нужност | метод стицања | Опис уређаја |
| конектор низа цеви за низ бушотина | ||||
| 9 | заштитник | Обавезно | самоекспропријација |
1. Користи се за пренос обртног момента мотора на пумпу 2. Баланс притиска за потопљени мотор у бушотини 3.Аксијална сила носеће пумпе 4. Допуна моторног уља за потопљени мотор 5. Аксијални заптивач за потопљени мотор |

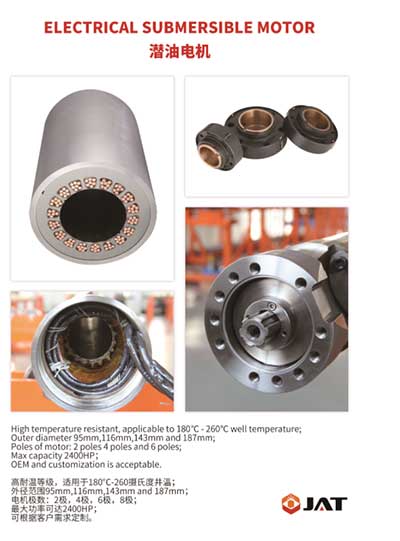

| 10 | потопљени мотор | Обавезно | самоекспропријација | Користи се за претварање електричне енергије у механичку енергију и обезбеђивање снаге за рад пумпе |
| 11 | нискокопски сензор | Опционо | Испоручено од стране корисника | За праћење у реалном времену улазног притиска бушотине и електричне пумпе, температуре, вибрација, изолације итд. |
| 12 | директор | Обавезно | самоекспропријација | Вођење и стабилизација отвора пумпе |
| Кабловска опрема и прибор | ||||
| 1 | пролазник каблова | Опционо | Испоручено од стране корисника |
1. Користи се за заптивање каблова кроз уређај на глави бунара 2.Димензионална структура компатибилна са уређајем на глави бунара 3.Цапабле да издржи висок напон уземљења мотора |
| 2 | Кабл за напајање (равни кабл) | Обавезно | Испоручено од стране корисника |
1. Пренос снаге за ниво цеви у бушотини 2.Каблови треба да буду компатибилни са температуром и условима бунара |
| 3 | Затезни каблови и конектори затезних каблова (мали равни каблови) | Обавезно | самоекспропријација |
1. Пренос снаге за степен електричне пумпе у бушотини 2.Каблови треба да буду компатибилни са температуром и условима бунара 3. Требало би да буде заптивено за мотор. |
| 4 | Плашт кабла и стезаљка за кабл или заштитник кабла јединице | Обавезно | самоекспропријација | Фиксација и заштита каблова за степен електричне пумпе |
| 5 | ИоуТубе: Заштита кабла са стезаљкама унакрсних конектора | Обавезно | Испоручено од стране корисника | Примена фиксације и заштите каблова у фази нафтовода |
| број | назив уређаја | нужност | метод стицања | Опис уређаја |
| Други прибор за подземну употребу | ||||
| 1 | Пакет додатне опреме за електричну пумпу (укључујући мотор, штитник, одељак или сепаратор, пумпу, гасни процесор) | Обавезно | самоекспропријација | За једнократне делове у подземним применама, као што су О-прстенови, завртњи и моторно уље. |
| 2 | Пакет прибора за кабловску везу | Опционо | самоекспропријација | Користи се за повезивање уводних каблова са кабловима за напајање, као што су изолационе траке и блиндирани каблови. |
| 3 | прибор за другу опрему која иде низ окно | Обавезно | Неки добављачи уређаја нуде | |
| алати за низ бушотина | ||||
| 1 | машина за брање и полагање каблова | Опционо | Доступно за куповину, закуп или друге начине постављања каблова | |
| 2 | ременица кабла | Обавезно | Испоручено од стране корисника | за постављање каблова |
| 3 | опрема за пуњење уља | Обавезно | самоекспропријација | За убризгавање уља електричне пумпе |
| 4 | електрична пумпна дизалица | Обавезно | самоекспропријација | За подизање у низу |
| 5 | вретено | Обавезно | самоекспропријација | осовина диска у бушотини |
| 6 | дизалица за подизање | самоекспропријација | За употребу у електромоторима, мора | |
| 7 | остали алати за бушотине | Обавезно | Неки добављачи уређаја пружају | |
| Тип | Серије | Максимални пречник (мм) |

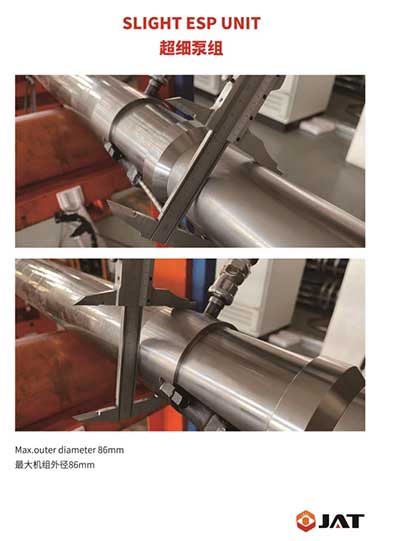

| Пумпа | 338 | 86 |
| Заштитник | 338 | 86 |
| Мотор | 375 | 95.25 |
| Тип | Серије | Максимални пречник (мм) |
| Пумпа | 400 | 101.6 |
| Заштитник | 400 | 10.1.6 |
| Мотор | 456 | 115.82 |
| Тип | Серије | Максимални пречник (мм) |
| Пумпа | 513/538/562 | 130.3/136.7/143 |
| Заштитник | 513 | 130.3 |
| Мотор | 540/562 | 138/143 |
| Тип | Серије | Максимални пречник (мм) |
| Пумпа | 675 | 171.45 |
| Заштитник | 675 | 171.45 |
| Мотор | 738 | 187.45 |
| Тип | Серије | Максимални пречник (мм) |
| Пумпа | 862 | 219 |
| Заштитник | 675 | 171.45 |
| Мотор | 738 | 187.45 |
• Развој нафтних поља на копну:ТхеЕлектрична потопљена пумпа је савршено применљив на конвенционалне нафтне бушотине, нафтне резервоаре ниског притиска и развојне бушотине за плављење, обезбеђујући стабилно дневно подизање сирове нафте и задовољавајући дугорочне континуиране потребе производње копнених нафтних поља.
• Производња нафте и гаса на мору:Прилагодљив на уске бушотине на мору и тешке услове рада на мору, са компактном структуром и ниском стопом кварова за смањење трошкова одржавања и рада на мору.
• Операција специјалног резервоара:Применљиво на високо-водене, благо корозивне и абразивне нафтне бушотине, као и геотермалне нафтне бушотине, подржавајући безбедно и ефикасно подизање флуида у сложеним радним условима.
• Стимулација и рестаурација нафтних бунара:Идеалан за бушотине са ниским приносом и исцрпљене нафтне бушотине, ефикасно побољшавајући ефикасност испоруке течности и оживљавајући производни капацитет застарелих нафтних поља.
•Дизајн конструкције:Електрична потопљена пумпа има уредан, компактан изглед са вишеструким опционим спољним пречникима, који могу савршено да одговарају различитим величинама бушотина и прилагођавају се различитим типовима нафтних бушотина.
•Висока ефикасност подизања:Оптимизована вишестепена хидраулична структура пружа стабилно повећање притиска и велики проток, остварујући високоефикасно континуирано подизање сирове нафте.
•Одлична прилагодљивост животној средини:Опремљен са врхунским заптивним и заштитним структурама, отпорним на корозију и абразију од мешаних медија нафте, гаса и воде у низу.
•Ниски оперативни трошкови:Одликује се ниском потрошњом енергије, стабилним радом и ниском стопом кварова, значајно смањујући губитке при ручном одржавању и искључивању на терену.
•Дуг радни век:Фабрички калибрисан склоп и дизајн носивих лежајева повећавају укупну стабилност конструкције и продужавају циклус рада опреме.
400 серија:Компактан стандардни модел дизајниран за конвенционалне нафтне бушотине малог пречника. Погодан је за опште примене у производњи нафте које захтевају умерен капацитет протока и економичан рад.
538/540 Серија:Дизајниран за системе намотаних цеви и погодан за нафтне бушотине средњег и великог пречника. Подржава апликације које захтевају већи проток и капацитет дизања.
Структура против квара:Потисни лежајеви високог оптерећења и заптивене заштитне структуре помажу да се издрже ударна оптерећења у бушотини и смање оштећења опреме током рада.
Енергетски ефикасан рад:Оптимизовани хидраулични дизајн смањује отпор протока течности и хидрауличне губитке, помажући у смањењу потрошње енергије током континуираног рада.
Флексибилне опције конфигурације:Доступне су више спецификација пумпи и опција материјала за апликације које укључују корозију, абразију и услове високе температуре.
Нижи захтеви за одржавање:Дуги сервисни интервали, смањена учесталост одржавања и доследне радне перформансе помажу у смањењу укупних оперативних трошкова.
Избор ЕСП-а треба да се заснива на стварним условима бушотине и оперативним захтевима.
Бушотине веће производње захтевају:Већи пречник пумпе, већи капацитет протока, оптимизовани хидраулички степени
Дубоки бунари захтевају: Већа способност главе, више степени пумпе, ојачана механичка структура
Кључни фактори укључују:Проценат резања воде, садржај гаса, концентрација песка, ниво корозије, вискозитет сирове нафте
За бунаре са високом температуром потребно је:Високотемпературна изолација мотора, материјали отпорни на топлоту, побољшан дизајн хлађења
Материјали језгра, укључујући осовине од легуре и антикорозивне компоненте, прегледају се пре производње како би се потврдила усклађеност са захтевима за примену у бушотини.
Рачунарска анализа динамике флуида и ЦНЦ обрада се примењују да би се побољшала тачност обраде радног кола, дифузора и структурних компоненти.
Свака пумпна јединица се подвргава тестирању перформанси протока, тестирању притиска, тестирању рада и контроли заптивања пре испоруке.
Обједињене процедуре монтаже и процеси фабричке калибрације се примењују да би се одржале конзистентне перформансе производа и смањила одступања при монтажи.
Записи о производњи и испитивању се одржавају ради следљивости производа и верификације пројекта.
