Електрична потопљена пумпа за нафтну бушотину

Електрична потапајућа пумпа (ЕСП) је уређај за вештачко подизање у бушотини који се користи за побољшање продуктивности нафтних бушотина. јесте првенствено се користи у средње дубоким нафтним бушотинама, нафтним бушотинама са високим нивоом воде, бунарима тешке нафте и производним бушотинама на мору нафтна поља. Систем се састоји од основних компоненти као што су потопљени мотор, заштитник, сепаратор гас-течност, и вишестепена центрифугална пумпа. Мотор покреће пумпну јединицу да се окреће великом брзином, непрекидно подижући сирова нафта из бушотине на површину.

У поређењу са традиционалним механичким методама поврата уља, ЕСП-ови нуде предности као што су широк опсег померања, прилагодљивост окружењима дубоких бунара, мањи отисак површине и јака способност континуираног рада. Они може се прилагодити према дубини бушотине, величини кућишта, вискозности сирове нафте, садржају гаса и корозивном окружењу, пружајући поуздано решење за вештачко подизање за дугорочну стабилну производњу нафтних поља.

Принцип рада производа

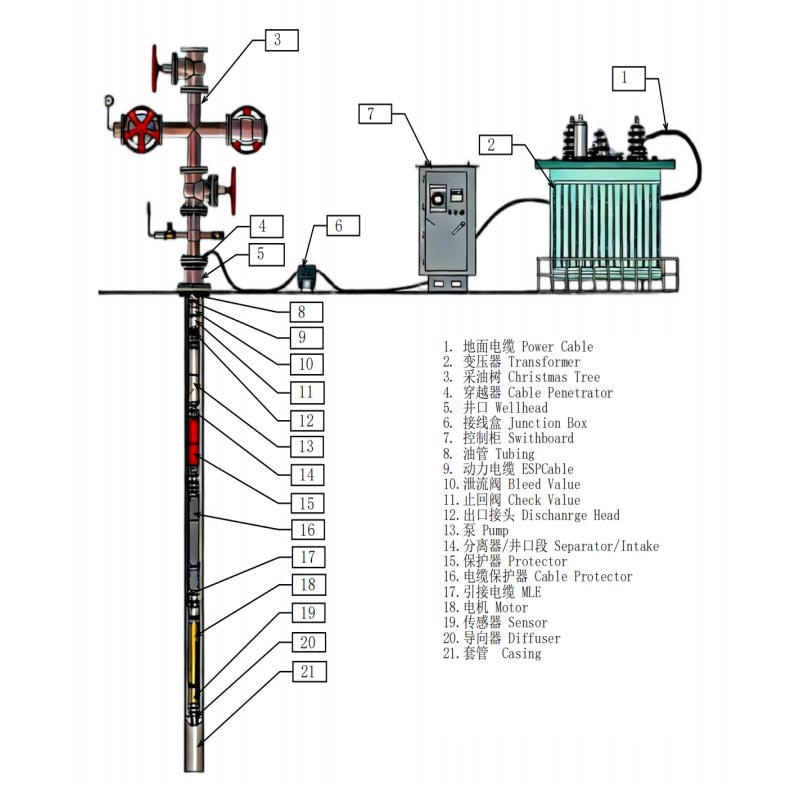

ЕСП систем је инсталиран испод нивоа течности у бушотини и напаја напајање потопљеног мотора у бушотини преко површински контролни орман.

Током рада:

Потопљени мотор покреће вишестепену центрифугалну пумпу да се окреће;

Бунарска течност улази у тело пумпе кроз улаз;

Вишестепена радна кола прогресивно повећавају притисак;

Мешавина сирове нафте, природног гаса и формацијске воде се транспортује до површинског цевовода;

Заштитник изолује течност бунара од унутрашњег уља за подмазивање мотора, обезбеђујући дуготрајан стабилан рад од мотора.

ЕСП повећава производни капацитет кроз континуирани притисак у бушотини, што га чини посебно погодним за нафтне бушотине са недовољним природним притиском или оне које захтевају побољшану ефикасност опоравка.

Материјал и технологија производње

Степен пумпе је направљен од легираног челика отпорног на корозију и прецизно ЦНЦ машински обрађен како би се обезбедио несметан проток и висок ефикасност.

Потопни мотор користи изолационе материјале отпорне на високе температуре, обезбеђујући стабилан рад чак иу високотемпературне бушотине. Заштитник користи специјално изолационо уље да ефикасно спречи сирову нафту, слани раствор и гас од уласка у компоненте мотора.

Све критичне компоненте су подвргнуте антикорозивном премазу и третману заптивања. Наша аутоматизована монтажна линија обезбеђује прецизно усклађивање сваке компоненте. Свака електрична потопна пумпа за готове нафтне бушотине пролази кроз комплетну тест симулације у бушотини пре испоруке.

Кључне карактеристике перформанси

1. Погодно за сложена окружења нафтних бушотина

ЕСП се може применити на: дубоке бунаре, усмерене бунаре, бунаре са платформама на мору, нафтне бушотине са високим нивоом воде, тешку нафту бунари за термичке поврате и мале бушотине са омотачем.

2. Висок производни капацитет

Дизајн вишестепене центрифугалне пумпе обезбеђује континуиран и стабилан капацитет дизања, нудећи бољу производњу ефикасност у нафтним бушотинама високе производње у поређењу са традиционалном пумпном опремом.

3. Смањени захтеви за површинском опремом

Целокупна пумпна јединица је уграђена у низбрдици: смањује отисак површинске опреме, смањује радну буку и што га чини погодним за окружења са ограниченим простором као што су платформе на мору.

4. Одлична отпорност на корозију

За резервоаре који садрже сумпор, високу количину соли и високе температуре, легирани челик и материјале од нерђајућег челика, уз са антикорозивним премазима, може се користити за побољшање дугорочне поузданости опреме.

Примена кућишта од 4,5 инча са минималним унутрашњим пречником 99,6 мм за конфигурацију јединице

Примена кућишта од 5,5 инча са минималним унутрашњим пречником 118,6 мм за конфигурацију јединице

Примена кућишта од 7 инча са минималним унутрашњим пречником 150,4 мм за конфигурацију јединице

Примена кућишта од 8-5/8 инча са минималним унутрашњим пречником 196,2 мм за конфигурацију јединице

Примена кућишта од 10-3/4 инча са минималним унутрашњим пречником 247,9 мм за конфигурацију јединице

Које факторе треба узети у обзир при избору електричне потопљене пумпе?

Избор ЕСП-а није само заснован на снази; захтева свеобухватно разматрање следећег:
1. Дубина бунара: Што је бунар дубљи, то је већи напон и потребна је већа снага.
2. Захтеви за производњу: Одредите број степени пумпе и запремину на основу циљне дневне производње.
3. Својства сирове нафте: Укључујући вискозитет сирове нафте, садржај песка, воду и однос гас-уље.
4. Услови бушотине: Укључујући величину кућишта, температуру, корозивно окружење и угао нагиба бушотине. Свеобухватним усклађивањем ових параметара, могу се смањити ризици од преоптерећења ЕСП-а, блокаде гаса и раног квара.

Главни сценарији апликација

Електричне потапајуће пумпе за нафтне бушотине се широко користе у:
Развој нафтних поља на копну
Производња нафте на морској платформи
Производња дубоких нафтних бушотина
Високи водоисјечени резервоари
Пројекти термичке обраде тешке нафте
Усмерени и хоризонтални бунари
Посебно су погодни за пројекте нафтних поља који захтевају дугорочну континуирану производњу и високу дневну производњу.

Компатибилност додатне опреме

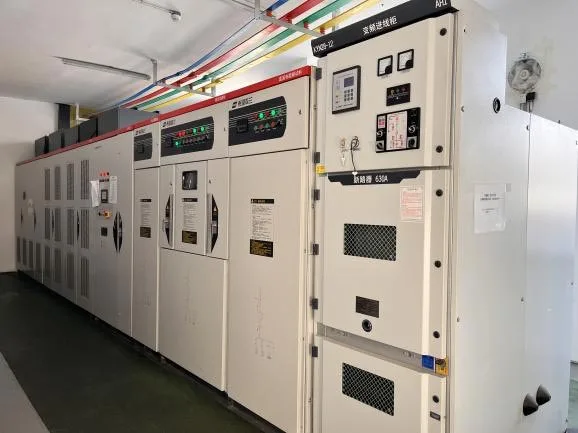

Овај ЕСП прати обједињене стандарде АПИ димензија, савршено се уклапајући у пратећу додатну опрему укључујући ЕСП равни кабл, склоп за заптивање главе бушотине, ормар за контролу променљиве фреквенције, сито у бушотини и мерач протока. Стандардни интерфејс остварује брзу монтажу на лицу места, поједностављује инсталацију и касније одржавање инспекције, скраћује завршетак бунара циклус изградње.

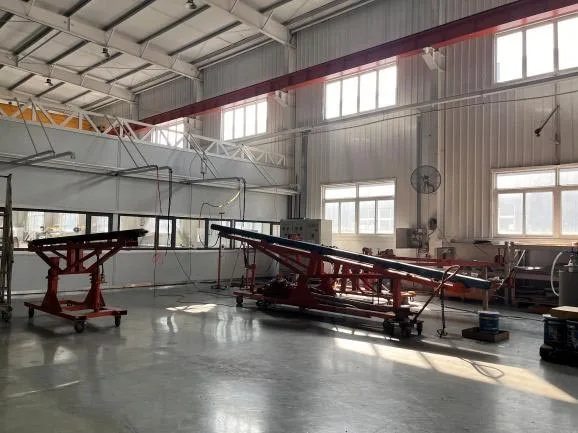

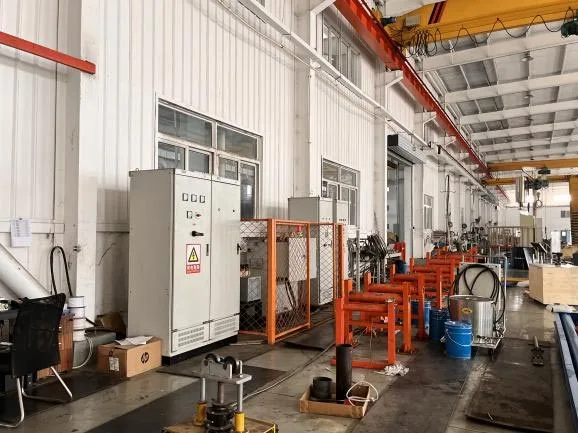

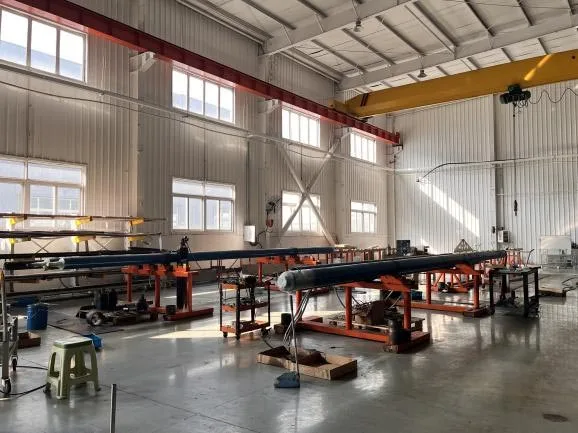

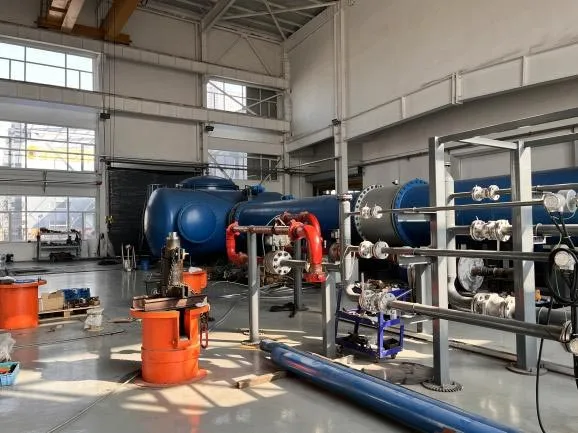

Фабричка производња и контрола квалитета

Током производње, кључне компоненте пролазе кроз свеобухватно тестирање:
Испитивање хемијског састава сировина
ЦНЦ испитивање прецизне обраде
Испитивање динамичког балансирања ротора
Испитивање перформанси изолације мотора
Испитивање притиска пумпне јединице
Испитивање перформанси заптивања
Комплетно тестирање симулације рада машине
Сви ЕСП системи пролазе верификацију перформанси пре напуштања фабрике како би се осигурало да испуњавају дугорочне оперативне захтеве нафтног поља.

ФАК

П1: Који услови рада највише одговарају електричној потопљеној пумпи за нафтне бушотине?

А1: Углавном се користи за дубоке нафтне бушотине, бунаре тешке нафте и бушотине за производњу на мору. Обезбеђује стабилан вештачко подизање високог протока у уском кућишту и високим температурама у бушотини.

П2: Како се ЕСП одупире корозији од слане воде?

А2: Кључне компоненте протока и преноса усвајају материјал од легуре против сумпора са премазом против корозије. Уграђени заштитник изолује корозивну течност да заштити језгро мотора, постижући дуготрајан рад под земљом.

П3: Можемо ли прилагодити параметре пумпе за посебне потребе резервоара?

А3: Да. Пружамо професионалну ОЕМ електричну потопљену пумпу за услугу нафтних бунара, прилагођавање фаза пумпе, снага мотора и степен против корозије према дубини бунара, сировом вискозитету и саставу воде у формацији.

Зашто одабрати наш ЕСП систем?

Специјализовани смо за производњу опреме за вештачко подизање за нафтна поља, пружајући комплетна ЕСП конфигурациона решења прилагођен различитим условима бушотине.

Наше предности укључују:
Подршка за различите величине кућишта
Обезбеђивање комплетних система укључујући пумпе, моторе и штитнике
Подршка за прилагођене материјале отпорне на корозију
Задовољавање потреба и копнених и оффсхоре апликација нафтних поља
Нуде ОЕМ производне услуге
Свеобухватан систем снабдевања резервним деловима
Комплетно тестирање перформанси пре испоруке

Од избора опреме и усклађивања система до подршке за одржавање након продаје, пружамо стабилан и поуздан ЕСП решења за купце нафте и гаса широм света.
