Акумулација воде је један од главних изазова који утиче на ефикасност и сигурност рударства. Вишак подземних вода, падавина, а подземно цурење може прекинути производњу, оштетити опрему и повећати оперативне трошкове.

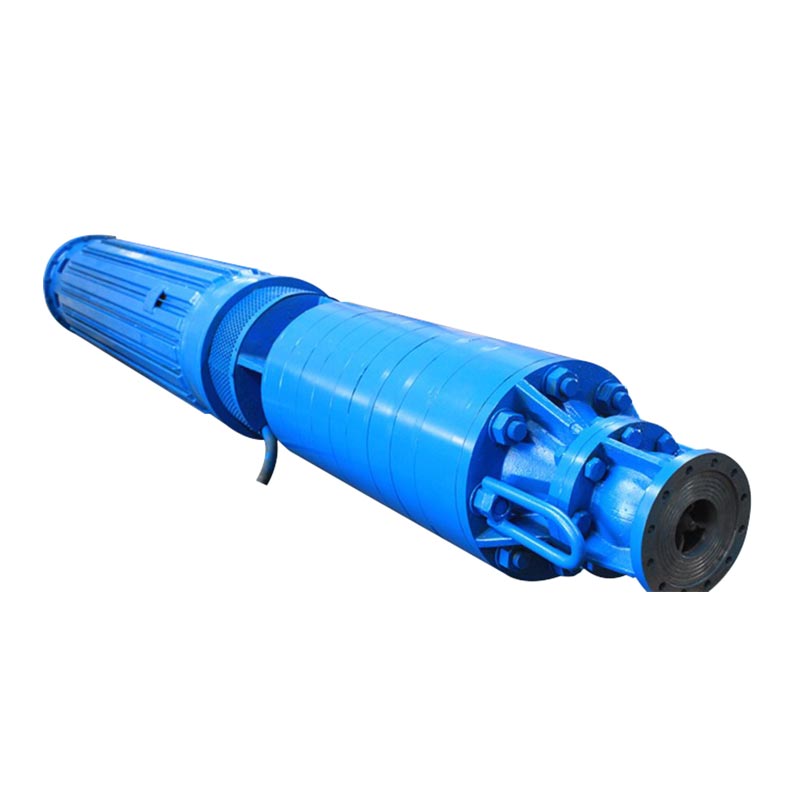

Дренажна потопљена рударска пумпа је пројектована за тешке апликације за одводњавање рудника где је континуирано потребан је рад и дуг радни век. Дизајниран са центрифугалним хидрауличним системом високих перформанси и робустан Технологија потопљеног мотора, обезбеђује стабилно уклањање воде чак и у дубоким рудницима, великим отвореним коповима и окружењима који садрже абразивне честице.
Од рудника угља и бакра до локација за вађење злата, калаја и дијаманата, ова пумпа пружа поуздану дренажу перформансе под захтевним условима.
Што је мање оптерећење јединице од аксијалног потиска и увучених чврстих материја и муља, то је већи радни поузданост.
Што је већа поузданост рада, дужи је радни век. За потопљене моторне пумпе са ХДМ који могу бити 10 година или више.
Што је дужи век трајања и већа ефикасност (до 90%-плус), то су нижи оперативни трошкови.
Капацитет протока К: до 6000 м'/х (26500 УС гпм)
Висина испоруке Х: до 1500 м (5000 стопа)
Притисак п: до 150 бара (2200 Пси)
Брзина н: до 3600 о/мин
Подаци о перформансама мотора:
Фреквенција: 50 Хз/ 60 Хз
Напон В: до 14000 волти
Снага мотора П: до 5000 кВ (6700 КС)
Брзина н: до 3600 о/мин
Температура т: до 100 ℃
Материјали: Материјали се бирају појединачно према вашим захтевима, укључујући сиво ливено гвожђе, нодуларно гвожђе, бронзу, алуминијумску бронзу, дуплекс нерђајући челик.
(1) Потопна пумпа има центрифугално радно коло и структуру радијалне водеће лопатице; током рада течност се радијално увлачи и радијално испушта;
(2) Ова потопљена пумпа се првенствено састоји од радног кола, заптивног прстена, горње и доње водеће лопатице, горњег и доњег међусекција, усисног дела, испусног дела, вратила пумпе, горњег потисног лежаја, чауре водеће лопатице и средњег прелазног дела.
(3) Радна комора пумпе састоји се од радног кола, водећих лопатица и међусекција. Радно коло, чауре лежаја и челичне чахуре чине склоп ротора, док су клизни лежајеви уграђени у усисни део, испусни део и међупрелазни део како би подржали роторски склоп.
(4) Да би се уравнотежиле аксијалне силе, импелери су распоређени симетрично: горњи импелер се ротира у смеру казаљке на сату, док је доњи радно коло постављен у супротном смеру. Аксијалне силе које стварају импелери током рада се међусобно поништавају, а све преостале аксијалне силе сноси потисни лежај повезан са мотором, чиме се продужава радни век јединице.
(5) Ротор је постављен коришћењем радијалног рамена спојнице пумпе да се поравна са спојницом кућишта лежаја мотора и причвршћен аксијално завртњима да би се формирала чврста веза.

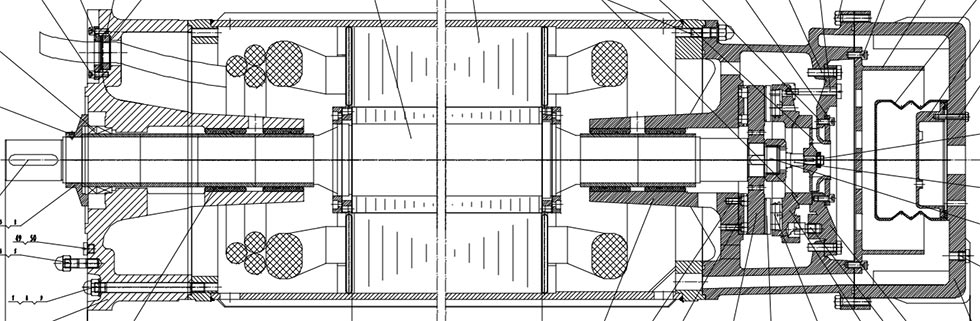

(1) Мотор се састоји од статора, ротора, горњих и доњих водећих лежајева, потисних лежајева, базе, продужетка вратила склоп и друге компоненте.
(2) Продужетак вратила мотора је заптивен помоћу уљне заптивке ојачане гумом и механичке заптивке.
(3) Гумени експанзиони мехур је инсталиран на дну мотора како би се избалансирао притисак између мотора унутрашњу шупљину и спољашњу воду када дође до термичког ширења и скупљања унутар мотора или када се спољни ниво воде варира. Доњи део мотора је обложен поцинкованим лимом отпорним на корозију метал.
(4) Спољна површина кућишта мотора има расхладна ребра и канале за расхладну воду. Током рада, унутрашњост мотора је напуњена водом, која циркулише помоћу радног кола на дну ротора како би се осигурало уједначена унутрашња температура. Истовремено, брзи проток воде преко спољашње површине мотора се распршује топлоте из кућишта, расхладних ребара и површина канала за воду.
(5) Намотаји статора мотора користе високонапонску водоотпорну изоловану жицу, која нуди одличну температуру отпорност и изолациона својства. Жице за намотаје су повезане са високонапонским, водоотпорним каблом за напајање. Поред тога, температурни сензори су причвршћени на површину крајева намотаја за праћење воде температура око њих. Сензори температуре су повезани на четворожилни кабл; оба кабла се изводе кроз отворе за излаз каблова у горњој вођици кућиште лежаја.
(6) Ротор је кавезног типа, са кавезом од бакарних проводника.
(7) Горње и доње кућиште лежаја вођице су опремљене шкољкама лежаја, а потисни лежај је уграђен на доњи крај ротора. Склоп потисног лежаја се састоји од горњег и доњег потисног лежаја и клизног лежаја плоча, која се користи за подупирање аксијалних сила; горњи потисни лежај је сегментног прстенастог типа, док је доњи потисни лежај је сегментни секторски тип.
Ефикасно уклањање подземних вода из подземних рудника угља.
Погодно за дренажне системе за рударење бакра, злата, калаја и дијаманата.
Бави се акумулацијом падавина и контролом подземних вода у великим рударским јамама.
Конфигурација високог притиска за дубоко подземне операције.
Пумпа је дизајнирана за воду из рудника која садржи подземне воде, седимент и суспендоване честице. Избор материјала може се прилагодити према условима воде.
У зависности од конфигурације, пумпа може да постигне висину испоруке до 1500 метара, што је чини погодном за дубоке руднике апликације за одводњавање.
Уобичајени материјали су ливено гвожђе, нодуларно гвожђе, бронза, алуминијумска бронза и дуплекс нерђајући челик. Тхе избор зависи од захтева корозије и абразије.
Да. Хидрауличне перформансе пумпе, напон мотора, снага, материјали и конфигурација могу се прилагодити према захтеви пројекта.
