Како потопљена пумпа аксијалног протока побољшава пренос воде великог протока?

Преглед чланка

За инжењере, извођаче, општинске власти, индустријске оператере и власнике пољопривредних пројеката, избор пумпе великог протока није само питање избора највећег доступног мотора. Систем за пумпање мора да одговара захтеваном протоку, укупном динамичком напону, квалитету воде, радном окружењу, структури инсталације, снабдевању електричном енергијом и очекиваном радном циклусу.

• Разумети хидрауличку улогу пумпања аксијалног протока.
• Идентификујте зашто потопљена конструкција може да поједностави дизајн пумпне станице.
• Процените капацитет пумпе према стварним условима пројекта.
• Смањите ризике за инсталацију и одржавање правилним планирањем.
• Изаберите одговарајуће материјале, системе заштите и функције надзора.
• Ускладите конфигурацију пумпе са апликацијом за пренос воде.

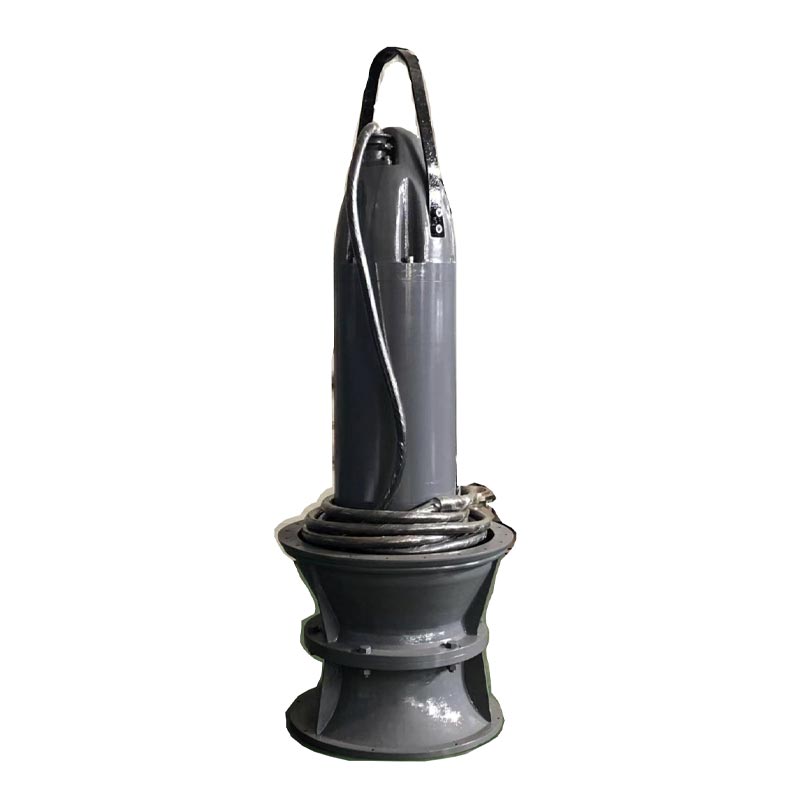

Шта је потопљена пумпа аксијалног протока?

A Потопна пумпа аксијалног протокаје пумпна машина великог капацитета дизајнирана првенствено да помера велике количине воде кроз релативно ниске главе за подизање. За разлику од конвенционалних центрифугалних пумпи које се углавном ослањају на радијално кретање воде, пумпа са аксијалним протоком користи радно коло пропелерског типа да помера воду у суштини паралелно са вратилом пумпе.

Ова хидрауличка конфигурација чини технологију аксијалног протока посебно прикладном када пројекат захтева велики проток уместо високог притиска. Типични примери укључују одводњавање од поплава, канале за наводњавање, пумпање атмосферских вода, циркулацију расхладне воде, пренос речне воде и општинску дренажу.

Реч „потопљени“ описује распоред инсталације. Пумпа и електромотор су комбиновани у једну целину и раде испод површине воде. Ово елиминише многе захтеве за механичко поравнање повезане са одвојено инсталираним склоповима пумпе и мотора.

Модерна потопљена опрема аксијалног протока може да садржи заптивене моторе, механичке заптивке, детекцију цурења, праћење температуре намотаја, праћење температуре лежајева и заштиту контролног ормана. Ове функције помажу оператерима да управљају опремом која ради под водом, истовремено смањујући непотребну ручну интервенцију.

Како функционише систем за пумпање

Радни процес почиње када вода уђе у довод пумпе. Мотор ротира осовину и радно коло у стилу пропелера, стварајући аксијалну хидрауличку силу која помера воду кроз пумпу у испусни пролаз.

Пошто је мотор потопљен, околна вода може помоћи у дисипацији топлоте. Ово је посебно вредно током дугих радних циклуса јер је управљање температуром мотора важан фактор у поузданости електричне опреме.

Интегрисана конфигурација такође уклања потребу за дугачким отвореним вратилом између површински монтираног мотора и потопљене пумпе. Мање спољних компоненти механичког преноса може значити мање брига у вези са поравнањем и компактнији распоред инсталације.

1. Вода улази у зону уноса:Хидраулични дизајн усмерава воду ка ротирајућем радном колу.
2. Мотор покреће радно коло:Електрична енергија се претвара у обртну механичку енергију.
3. Радно коло генерише аксијални потисак:Велике количине воде се гурају кроз пролаз пумпе.
4. Вода се креће према испуштању:Проток се усмерава у излазни канал, цев или систем пумпне станице.
5. Системи заштите надгледају рад:Сензори могу да идентификују абнормално цурење, температурне услове или друге оперативне ризике.

Стварне хидрауличне перформансе зависе од геометрије радног кола, брзине ротације, конфигурације лопатица, пречника пумпе, услова воде, главе система и радне тачке. Стога, пумпу увек треба бирати на основу проверених података о перформансама, а не само на основу снаге мотора.

Главне компоненте и конструкција

Поуздана потопљена пумпа аксијалног протока је више од радног кола и мотора. Његове перформансе зависе од интеракције између хидрауличних компоненти, електричне заштите, система заптивки, лежајева, каблова и носеће инсталационе конструкције.

Кључне предности за модерне пумпне пројекте

Власници пројеката се често суочавају са истим практичним изазовима: ограниченим простором за инсталацију, растућим трошковима изградње, флуктуирајућим нивоима воде, отежаним приступом за одржавање и потребом да се брзо уклоне велике количине воде. Правилно одабрана потопљена пумпа аксијалног протока може истовремено да реши неколико ових проблема.

1. Висок проток при ниском напону

Конфигурација аксијалног протока је природно погодна за померање великих запремина где је потребна глава релативно скромна. Ово га чини ефикасним избором за послове одводње и преноса воде где је пропусност важнија од високог потисног притиска.

2. Компактна инсталација

Пумпа и мотор су интегрисани у један потопљени склоп. Ово може смањити количину надземне машинерије и поједноставити укупан распоред пумпних станица.

3. Поједностављена механичка уградња

Конвенционални пумпни систем може захтевати пажљиво поравнање између одвојених компоненти пумпе и мотора. Интегрисана потопљена јединица смањује број спољних механичких интерфејса који морају бити поравнати током инсталације.

4. Ефикасно хлађење мотора

Околна вода представља значајан медијум за пренос топлоте. Правилно дизајнирани потопљени мотори стога могу постићи ефикасно хлађење током континуираног рада.

5. Мања радна бука

Рад под водом природно изолује већи део механичке буке. Ово може бити корисно за градске дренажне станице, подземне инсталације и објекте који се налазе у близини насељених места.

6. Боља адаптација на флуктуирајуће нивое воде

Објекти за контролу поплава и одводњавање често доживљавају промену нивоа воде. Подводне конфигурације могу бити посебно практичне тамо где би конвенционална надводна опрема била изложена ризику од поплава.

7. Потенцијално нижи захтеви за грађевинарство

Компактан распоред пумпи може смањити структурални простор потребан за одређене пумпне станице. Стварне уштеде у изградњи зависе од геометрије пројекта, грађевинског дизајна, распореда испуштања и локалних услова уградње.

Типичне апликације

Свестраност пумпања аксијалног протока чини ову технологију корисном у општинским, индустријским, пољопривредним и еколошким пројектима управљања водом.

Погодност примене увек треба потврдити у односу на стварне карактеристике течности. Температура, пХ, суспендоване чврсте материје, корозивне компоненте, остаци и други загађивачи могу утицати на избор материјала и поузданост рада.

Кључни фактори за избор пумпе

Одабир пумпе искључиво према потребној брзини протока један је од најчешћих узрока лоших перформанси система. Комплетно хидраулично и радно окружење треба проценити пре финализације спецификације.

Хидраулички прорачуни треба да узму у обзир стварну системску криву уместо да се ослањају на номиналне вредности. Најбоља радна тачка је генерално она где пумпа може да обезбеди потребан рад без претераног пригушења, нестабилног рада, вибрација или непотребне потрошње енергије.

Потопљена пумпа са аксијалним протоком у односу на конвенционалне пумпне јединице

И потопљени и конвенционални системи за пумпање могу обезбедити поуздан пренос воде када су правилно пројектовани. Разлика је првенствено у томе како је опрема инсталирана и како су распоређени мотор, пумпа, расхладна и пратећа инфраструктура.

Тачан избор зависи од локације. Конвенционална пумпа може остати пожељнија тамо где доминирају лак приступ површини, веома висок напон или специфични захтеви процеса. Потопна конфигурација аксијалног протока постаје посебно атрактивна када су велики проток, ниска висина, компактна конструкција и флуктуирајући нивои воде централни захтеви пројекта.

Разматрање инсталације

Правилна инсталација је неопходна јер чак и добро дизајнирана пумпа може да пати од лоших перформанси ако је усисни или испусни систем погрешно конфигурисан.

1. Прегледајте инсталациону комору:Уклоните грађевински отпад и стране предмете који би могли ући у пумпу.
2. Проверите геометрију усисника:Улаз треба да обезбеди стабилан и релативно равномеран проток у пумпу.
3. Потврдите минимално потапање:Пумпа треба да ради на нивоу воде који је одредио произвођач.
4. Заштитите кабл за напајање:Спречите оштре кривине, хабање, неконтролисано кретање и механичка оштећења.
5. Користите одговарајућу опрему за подизање:Потопљене јединице могу бити тешке, тако да тачке подизања и опрема морају бити правилно оцењени.
6. Проверите електричну заштиту:Потврдите уземљење, заштиту од преоптерећења, праћење цурења и контролне функције пре покретања.
7. Проверите услове ротације и пуштања у рад:Пратите процедуру пуштања у рад произвођача пре него што ставите пумпу у нормалан рад.

Дизајн усисника заслужује посебну пажњу. Лоши услови прилива могу створити вртлоге, неравномерно оптерећење, турбуленцију или прекомерно увлачење ваздуха и крхотина. Ови услови могу смањити хидрауличне перформансе и повећати вибрације или хабање.

Пракса одржавања и поузданости

Потопљена опрема је дизајнирана за захтевна окружења, али рад под водом не значи да се одржавање може занемарити. Превентивни преглед је и даље неопходан да би се заштитила електрична изолација, заптивке, лежајеви, хидрауличне компоненте и каблови.

Програм практичног одржавања треба да укључује:

• Провера стања изолације мотора према процедури одржавања произвођача.
• Провера кабла за напајање да ли има посекотина, абразије или оштећења.
• Надгледање сигнала детекције цурења и стања механичког заптивача.
• Провера кретања температуре намотаја мотора и лежајева.
• Провера лопатица радног кола на ерозију, корозију, прљање или физичка оштећења.
• Провера абнормалних вибрација, буке, потрошње струје и промена у протоку.
• Преглед усисних паравана и уклањање накупљених остатака.
• Прегледавање оперативних записа да би се идентификовало постепено погоршање перформанси.

Праћење перформанси је посебно вредно за велике инсталације. Постепено повећање потрошње енергије праћено опадањем протока може указивати на хидрауличко запрљање, оштећење радног кола, повећан отпор система или рад ван предвиђене радне тачке.

Уобичајени оперативни проблеми и решења

Зашто размотрити ЈИНАОТЕ?

ЈИНАОТЕфокусира се на решења за потопљено пумпање за апликације где су важни пренос воде велике запремине, компактна инсталација и поуздан рад под водом. Понуда потопљених пумпи са аксијалним протоком позиционирана је за захтевна окружења за управљање водом као што су општинска дренажа, контрола поплава, наводњавање, системи за индустријске воде, одводњавање рударства, пројекти у бродоградилиштима и апликације за воду повезане са енергијом.

Приступ производа комбинује пумпу и мотор у интегрисани потопљени склоп. У зависности од конфигурације и захтева пројекта, заштитне карактеристике могу укључивати заптивену конструкцију мотора, механичке заптивке, детекцију цурења, праћење температуре намотаја и праћење температуре лежајева.

ЈИНАОТЕ такође прави разлику између аксијалног и мешовитог протока. Аксијалне конфигурације протока су генерално прикладне за рад са великим протоком и нижим напоном, док се дизајни са мешовитим протоком могу размотрити тамо где пројекат захтева већу способност главе и различите хидрауличне карактеристике.

За набавку пројекта, најкориснија полазна тачка није једноставно тражење модела пумпе. Уместо тога, обезбедите добављачу потребан проток, висину, температуру течности, квалитет воде, садржај чврстих материја, дубину уградње, напајање, распоред рада и распоред инсталације. Ове информације омогућавају добављачу да процени рад хидраулике и препоручи прикладнију конфигурацију.

Често постављана питања

1. За шта се углавном користи потопна пумпа аксијалног протока?

Углавном се користи за померање великих количина воде при релативно ниским падовима. Уобичајене примене укључују контролу поплава, општинску дренажу, наводњавање, пренос индустријске воде, циркулацију расхладне воде, рударску дренажу и пумпне станице на реци или језеру.

2. Која је главна разлика између аксијалних и мешовитих пумпи?

Пумпа са аксијалним протоком првенствено покреће воду паралелно са осовином и генерално је оптимизована за велики проток и ниску висину. Пумпа мешовитог протока комбинује аксијалне и радијалне хидрауличке карактеристике и може да обезбеди већу способност главе у одговарајућим применама.

3. Да ли потопљена пумпа аксијалног протока може непрекидно да ради под водом?

Да, правилно дизајниране потопљене јединице су намењене за рад под водом. Међутим, непрекидни рад мора остати у границама нивоа воде, температуре, електричне, хидрауличке и животне средине које је одредио произвођач.

4. Зашто је хлађење мотора важно у потопљеној пумпи?

Електрични мотори стварају топлоту током рада. Пошто је мотор потопљен, околна вода може да обезбеди ефикасан пренос топлоте. Одржавање потребних услова потапања и рада је стога важно за термичку поузданост.

5. Које услове воде треба проверити пре избора пумпе?

У најмању руку, процените температуру течности, пХ, суспендоване чврсте материје, густину, корозивне компоненте, абразивне честице, влакна и остатке. Ови фактори утичу на хидрауличне перформансе, избор материјала, век трајања заптивке и захтеве за одржавањем.

6. Да ли потопљена пумпа захтева посебан мотор?

Не. Једна од карактеристика потопљене пумпне јединице је да су мотор и пумпа интегрисани у један склоп. Ово може да поједностави механичку инсталацију у поређењу са одвојено монтираним пумпом и мотором.

7. Како се ефикасност пумпе може одржати током времена?

Редовна инспекција, праћење перформанси, чишћење усисног система, инспекција радног кола, електрично тестирање, провере заптивки и праћење вибрација или температуре могу помоћи да се идентификује погоршање пре него што постане велики квар.

8. Да ли је потопљена аксијална пумпа погодна за пројекте за контролу поплава?

Да. Пренос воде велике запремине са малим напоном је типичан случај употребе за пумпање аксијалног протока. Потопљени аранжман такође може бити практичан на локацијама где нивои воде значајно варирају и опрема која се налази на површини захтева додатну заштиту.

9. Како одабрати прави модел пумпе?

Почните са потребним протоком и укупним напоном, а затим процените својства течности, дубину уградње, радни циклус, напајање, услове усисавања и захтеве контроле. Коначан избор треба да се заснива на провереним подацима о перформансама произвођача и прорачунима специфичним за пројекат.

10. Које информације треба навести када се тражи понуда?

Обезбедите захтевани проток, висину, карактеристике течности, температуру воде, минималне и максималне нивое воде, начин уградње, напајање електричном енергијом, радне сате и све посебне захтеве за праћење или материјал. Детаљне информације побољшавају тачност избора опреме и понуде.

Закључак

A Потопна пумпа аксијалног протокаје практично решење за пројекте који захтевају пренос великих количина воде без потребе за високим испустом. Његова интегрисана конфигурација пумпе и мотора може поједноставити инсталацију, смањити отисак опреме, подржати ефикасно хлађење мотора и обезбедити робустан приступ за изазовна окружења за одводњавање и пренос воде.

Најбољи резултати, међутим, зависе од правилног инжењеринга. Брзина протока, укупни напон, услови усисавања, квалитет воде, радна температура, напајање електричном енергијом, потапање и радни циклус морају се узети у обзир пре избора опреме. Правилна инсталација и превентивно одржавање су подједнако важни за одржавање хидрауличних перформанси и дугорочну поузданост.

За комуналну дренажу, контролу поплава, наводњавање, индустријски пренос воде, рударску дренажу, системе расхладне воде или друге апликације великог протока,ЈИНАОТЕможе да обезбеди решења за потопну пумпу аксијалног протока прилагођена захтевима пројекта. Поделите свој проток, напон, услове воде, детаље инсталације и оперативне захтеве са техничким тимом да бисте идентификовали одговарајућу конфигурацију и избегли скупе грешке при избору.
